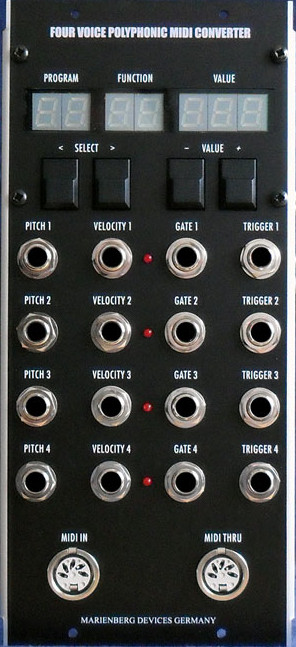

Analoge Tastaturen oder auch Steuereinheiten (z. B. Sequenzer) mit Ausgängen für Steuerspannungen (CV) und Triggersignale (Gate) sind in der heutigen Zeit nicht mehr in Mode. Alles ist midifiziert! Deshalb benötigt man ein Modul um die digitalen MIDI-Signale (Musical Instrument Digital Interface) von z. B. einem Masterkeyboard in analoge Steuerspannungen und Triggersignale umzusetzen. Der Four Voice Polyphonic MIDI Converter stellt zwei unterschiedliche Modi für die Umsetzung dieser Signale zur Verfügung: Four Voice Polyphonic Mode Die ankommenden Signale (MIDI IN) werden zyklisch auf die vier vorhandenen Kanäle verteilt. Dabei legt ein Untermodi den Zyklus der Verteilung fest:

Alternate Mode: Die Noten werden nach dem Muster 1-2-3-4, 1-2-3-4, usw. verteilt, d. h. immer nacheinander auf die vier Kanäle geschickt.

Next Free Mode: Die Noten werden immer auf den nächsten “freien” Kanal geschickt, d. h. es ist kein festes Muster vorhanden. Dabei ist es möglich, z. B. mit der linken Hand einen dreistimmigen Akkord (Kanäle 1-3) zu halten und mit der rechten Hand (Kanal 4) ein Soli zu spielen.

Four Voice Monophonic Mode Es stehen vier völlig unabhängige, monophone Kanäle zur Verfügung. Es können pro Kanal unterschiedliche Parameter für den verwendeten MIDI-Kanal, die Noten-Priorität, eine Retrigger-Funktion und die Transposition festgelegt werden. D/A-Wandler Der 16 Bit-Wandler erzeugt Steuerspannungen von extrem hoher Präzision, die dadurch zur Ansteuerung des VC Oscillators A verwendet werden können. Eine schlechtere Qualität bei den D/A-Wandlern (z. B. eine niedrigere Auflösung), würde unerwünschte Nebeneffekte erzeugen. Bei einem Oszillator zum Beispiel, führen minimale Ungenauigkeiten von bereits einem Millivolt (mV) in den höheren Frequenzen zu einer Abweichung von einigen Cent. Das Ergebnis: Schwebungen. Funktionsliste Im Gegensatz zum MIDI Controller & Realtime Converter wurde die Eingabe mit sogenannten MIDI-Funktionen realisiert, d. h. es ist eine Anpassung (SysEx-Update) der vorgegeben Modi und Parameter über eine MIDI-Software (z. B. MIDI-OX) von jedem Rechner aus (mit MIDI-Anschluss) möglich. Eine Übersicht aller derzeit verfügbaren Parameter und deren Wertebereiche findet man auf der Seite MIDI-Funktionen aufgelistet. Technische Daten

• Polyphon oder monophon spielbar
• Volt / Oktave Charakteristik
• 10 Oktaven Umfang ( 0 – 10 V )
• 100 Programme speicherbar
• System-Update via MIDI-System-Exclusive Meldungen (SysEx)
• 16 Bit D/A-Wandler ( mit ca. 0,15 mV Auflösung )
• 4 Ausgänge für Pitch-Steuerspannungen ( 0 – 10 V )
• 4 Ausgänge für Velocity-Steuerspannungen ( 0 – 10 V )
• 4 Ausgänge für Gate-Signale ( 0 – 5 V )
• 4 Ausgänge für Trigger-Signale ( 0 – 5 V, Triggerlänge 10 mS )
• MIDI IN
• MIDI THRU
